さて、いよいよ改造も佳境に入って参りました（笑）

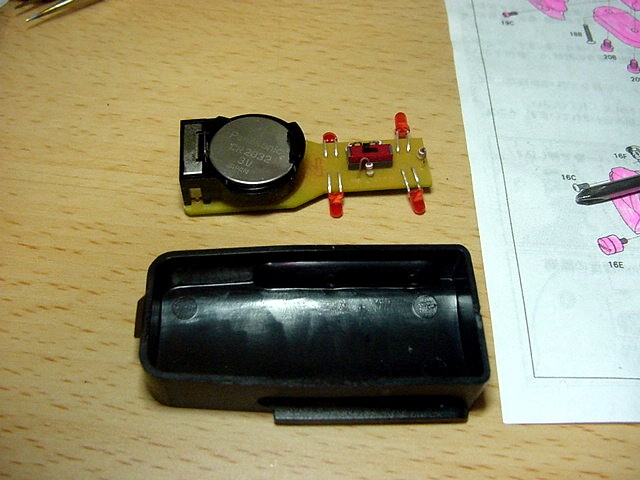

最大の難関と思われるLEDユニットにとりかかる。
まずは、どこまで改造するか部品を前にして小一時間、悩む（笑）
すべてやろうとすると、大変な改造だ。まず、LEDの位置が違う。
フロント側のLEDだけ前に5mmほど移動が必要だ。
これをやるには、現状の穴を埋めないといけないし
新しくあける穴が多分、埋めた部分にかかってしまう。
結局、LEDの移設は、あきらめて、他の改造をする事にする。
移設以外にやらなければ、ならないのは以下の通り。
① 下面にある5個目のLEDを新設する。
② 各LEDをパイプ状の部品に収める。
③ マガジン内部にあるスイッチを廃止して右側面のLED間にスイッチを新設する。
④ スイッチを入れた時にLEDが「もわ～ん」とつくホタル効果の回路に変更する。

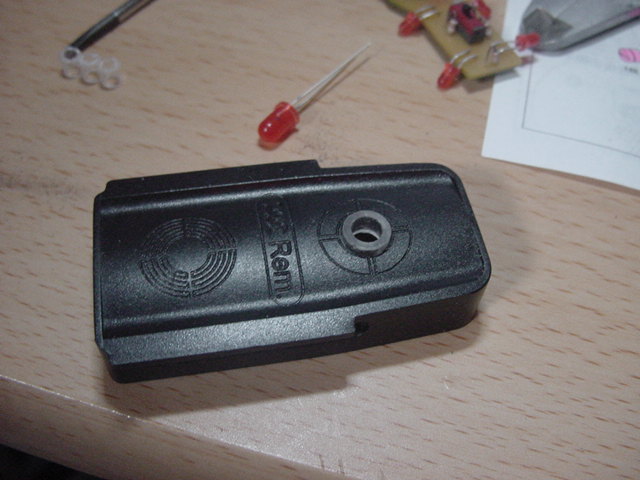

始めに新設の5個目LEDにとりかかる。下面、ステアーロゴの真ん中に
8mmの穴を開け、同経のアクリルパイプを通した。
パイプは透明なので黒で塗装する。このLEDは、側面と違い大きいように見える。
よって5mmのLEDを使う。基盤から配線し、金属露出部を絶縁処理。

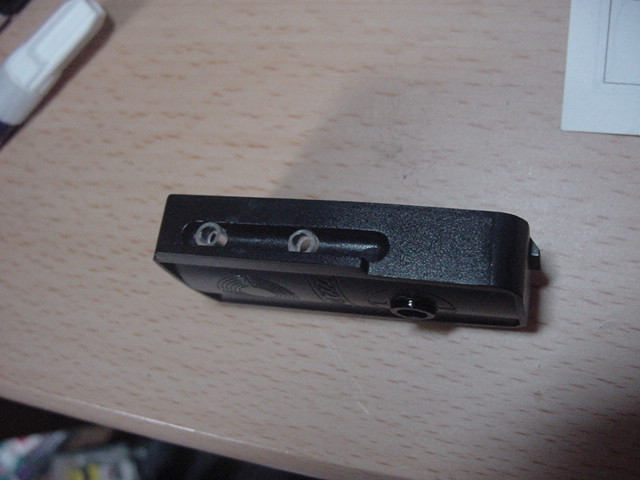

側面のLEDもパイプに収めるので5mmの穴を開け直す。
同じく5mmのアクリルパイプを短く切って加工。4カ所に取り付け後、黒で塗装。
内部のスイッチは、OFFのまま不使用にする。新しく側面に設置するスイッチ穴を
LED間に四角く開ける。スイッチを基盤に配線。後は、ホタル効果用のコンデンサだが
手元にあった物が容量不足で、「もわ～ん」とならない。後からでも改造できるので
とりあえずキャンセル。
5個目のLEDだが、5mmLEDの在庫が「自己点滅型」しかなかったので
どうしようかと思ったが、インジケーターと言う意味で点滅も
おもしろいかなと、採用する事にした。

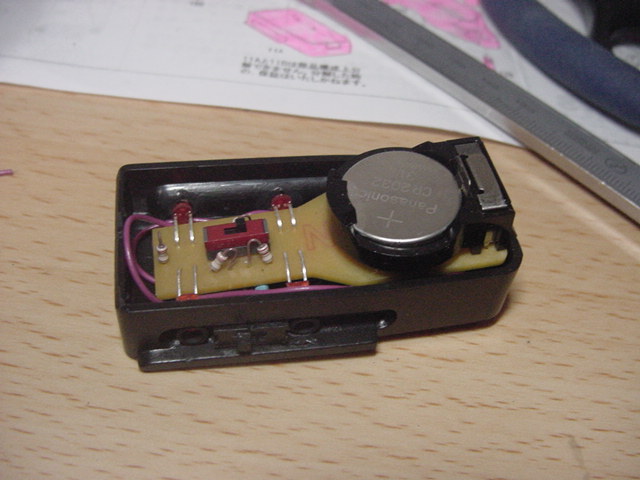

できた中身をマガジンに詰め込んで完成。まあ、満足。
こんな感じで点灯します。
